Фасонные изделия прямоугольных воздуховодов в Воскресенске
Отвод прямоугольного сечения уголком
Прямоугольный отвод предназначен для изменения направления вентиляционной трассы под заданным углом. Изделие применяется в системах общеобменной вентиляции и кондиционирования при обходе строительных конструкций, инженерных коммуникаций и других препятствий.
Отвод изготавливается из оцинкованной стали по ГОСТ 14918-2020. Конструкция включает две боковые стенки, внутреннюю и наружную стороны, а также фланцы на обоих торцах для соединения с прямыми участками и фасонными изделиями прямоугольного сечения.
Исполнение «уголком» означает, что внутренняя сторона отвода — шейка — выполняется прямолинейной, без радиусной гибки. Такое решение применяется, когда проектом предусмотрен отвод с прямой шейкой. При необходимости ее ширину можно изменить по отдельному запросу.
При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм, угол поворота 15°, 30°, 45°, 60° или 90° и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto толщина металла подбирается автоматически.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямоугольный отвод уголком;
- материал — оцинкованная сталь;
- исполнение шейки — прямолинейное, без радиусной гибки;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- угол поворота — 15°, 30°, 45°, 60° или 90°;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Отвод прямоугольного сечения с радиусной шейкой
Радиусный отвод предназначен для изменения направления воздушного потока в системах общеобменной вентиляции и кондиционирования. Изделие применяется на участках вентиляционных сетей, где важны плавный поворот потока, снижение местного сопротивления и аэродинамического шума.
Внутренняя шейка отвода выполняется с плавным радиусом. Такая конструкция способствует уменьшению турбулентности и обеспечивает более равномерное движение воздуха по сравнению с исполнением «уголком».
Размеры прямоугольного сечения A×B выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Доступные углы поворота — 15°, 30°, 45°, 60° и 90°. В селекторе представлены стандартные радиусы шейки от 100 до 500 мм с шагом 50 мм; по отдельному запросу возможно изготовление отвода с любым требуемым радиусом.
Изделие производится из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. На торцах устанавливаются фланцы для присоединения к прямым участкам и другим фасонным изделиям.
Основные характеристики:
- тип — радиусный отвод прямоугольного сечения;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры сечения A×B — от 100×100 до 3000×3000 мм;
- шаг изменения A и B — 50 мм;
- угол поворота — 15°, 30°, 45°, 60° или 90°;
- стандартный радиус шейки — от 100 до 500 мм с шагом 50 мм;
- изготовление с другим радиусом — по запросу;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Тройник прямоугольного сечения с прямоугольной врезкой
Прямоугольный тройник предназначен для подключения дополнительного ответвления к основной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие применяется при создании разветвленных сетей воздухораспределения на промышленных, коммерческих и других объектах.
Конструкция представляет собой прямой участок прямоугольного воздуховода с боковой врезкой прямоугольного сечения. Размеры основного канала обозначаются A×B, размеры ответвления — A1×B1. На всех присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала и врезки выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Высота врезки составляет от 100 до 600 мм, длина тройника — от 200 до 2300 мм либо подбирается автоматически. Нестандартные размеры изготавливаются по запросу.
В стандартном исполнении врезка располагается перпендикулярно основному каналу. По чертежу или спецификации заказчика возможно изготовление тройника с другим углом присоединения, смещением врезки относительно корпуса и иной проектной геометрией.
Тройник производится из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм.
Основные характеристики:
- тип — тройник прямоугольного сечения;
- ответвление — прямоугольное;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- размеры врезки A1×B1 — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- высота врезки — от 100 до 600 мм;
- длина тройника — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.
Крестовина прямоугольного сечения с прямоугольными врезками
Прямоугольная крестовина предназначена для создания двух боковых ответвлений от основной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие применяется при устройстве разветвленных сетей воздухораспределения на промышленных, коммерческих и других объектах.
Конструкция состоит из прямого участка прямоугольного воздуховода и двух боковых врезок. Размеры основного канала обозначаются A×B, первой врезки — A1×B1, второй врезки — A1(2)×B1(2). На четырех присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала и обеих врезок выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Высота врезок составляет от 100 до 600 мм, длина крестовины — от 200 до 2300 мм либо подбирается автоматически. Другие размеры, расположение врезок и проектная геометрия выполняются по запросу.
Крестовина изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Для фланцев применяется монтажная шина №20 или №30 в зависимости от размеров изделия.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм — это сохраняет расчетную жесткость конструкции и стабильность ее геометрии при эксплуатации.
Основные характеристики:
- тип — крестовина прямоугольного сечения;
- ответвления — две прямоугольные врезки;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- размеры первой врезки A1×B1 — от 100×100 до 3000×3000 мм;
- размеры второй врезки A1(2)×B1(2) — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- высота врезок — от 100 до 600 мм;
- длина крестовины — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.
Крестовина прямоугольного сечения с прямоугольной и круглой врезкой
Крестовина с комбинированными врезками предназначена для создания двух боковых ответвлений от прямоугольной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно подключить прямоугольный и круглый воздуховоды без применения отдельных переходов.
Конструкция состоит из прямого участка прямоугольного воздуховода, одной прямоугольной и одной круглой врезки. Размеры основного канала обозначаются A×B, прямоугольной врезки — A1×B1, круглой врезки — диаметром D. На трех прямоугольных присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала и прямоугольной врезки выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглой врезки составляет от 100 до 1250 мм. Длина крестовины выбирается от 200 до 2300 мм либо подбирается автоматически. Другие размеры и проектная геометрия выполняются по запросу.
Крестовина изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Для прямоугольных фланцев применяется монтажная шина №20 или №30 в зависимости от размеров изделия.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм — это сохраняет расчетную жесткость конструкции и стабильность ее геометрии при эксплуатации.
Основные характеристики:
- тип — крестовина прямоугольного сечения;
- ответвления — одна прямоугольная и одна круглая врезка;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- размеры прямоугольной врезки A1×B1 — от 100×100 до 3000×3000 мм;
- диаметр круглой врезки D — от 100 до 1250 мм;
- шаг изменения прямоугольных размеров — 50 мм;
- длина крестовины — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольные соединения — фланцевые;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.
Тройник прямоугольного сечения с круглой врезкой
Тройник предназначен для подключения круглого ответвления к основной прямоугольной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие позволяет соединить воздуховоды разного сечения без применения отдельного перехода.
Конструкция состоит из прямого участка прямоугольного воздуховода и боковой врезки круглого сечения. Размеры основного канала обозначаются A×B, размер круглой врезки — диаметром D. На двух прямоугольных присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглой врезки составляет от 100 до 1250 мм. Длина тройника выбирается от 200 до 2300 мм либо подбирается автоматически. Другие размеры и проектная геометрия выполняются по запросу.
В стандартном исполнении круглая врезка располагается перпендикулярно основному каналу. По чертежу или спецификации заказчика возможно изготовление тройника с другим углом присоединения либо смещением врезки относительно корпуса.
Тройник производится из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Для прямоугольных фланцев применяется монтажная шина №20 или №30 в зависимости от размеров изделия.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм — это сохраняет расчетную жесткость конструкции и стабильность ее геометрии при эксплуатации.
Основные характеристики:
- тип — тройник прямоугольного сечения;
- ответвление — круглая врезка;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- шаг изменения A и B — 50 мм;
- диаметр круглой врезки D — от 100 до 1250 мм;
- длина тройника — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольные соединения — фланцевые;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.
Крестовина прямоугольного сечения с круглыми врезками
Крестовина предназначена для подключения двух круглых ответвлений к основной прямоугольной магистрали в системах общеобменной вентиляции и кондиционирования. Изделие позволяет объединить воздуховоды разного сечения без применения дополнительных переходов.
Конструкция состоит из прямого участка прямоугольного воздуховода и двух круглых врезок. Размеры основного канала обозначаются A×B, диаметры ответвлений — D1 и D2. На двух прямоугольных присоединительных торцах устанавливаются фланцы.
В стандартном селекторе размеры основного канала выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметры каждой круглой врезки составляют от 100 до 1250 мм. Длина крестовины выбирается от 200 до 2300 мм либо подбирается автоматически.
В стандартном исполнении круглые врезки располагаются перпендикулярно основному каналу. Другие размеры, углы присоединения, смещения врезок и проектная геометрия выполняются по чертежу или спецификации заказчика.
Крестовина изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Для прямоугольных фланцев применяется монтажная шина №20 или №30 в зависимости от размеров изделия.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм — это сохраняет расчетную жесткость конструкции и стабильность ее геометрии при эксплуатации.
Основные характеристики:
- тип — крестовина прямоугольного сечения;
- ответвления — две круглые врезки;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры основного канала A×B — от 100×100 до 3000×3000 мм;
- шаг изменения A и B — 50 мм;
- диаметр первой круглой врезки D1 — от 100 до 1250 мм;
- диаметр второй круглой врезки D2 — от 100 до 1250 мм;
- длина крестовины — от 200 до 2300 мм или автоматический подбор;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольные соединения — фланцевые;
- нестандартное исполнение — по чертежу или спецификации;
- единица продажи — штука.
Прямоугольная заглушка для воздуховода
Прямоугольная заглушка предназначена для глухого завершения конечного участка магистрали или отдельной ветви в системах общеобменной вентиляции и кондиционирования. Изделие устанавливается на торце прямоугольного воздуховода или фасонного элемента в соответствии с проектной схемой сети.
После установки заглушка полностью перекрывает проходное сечение, предотвращая нерасчетный выход воздуха из приточного канала или подсос воздуха в вытяжную систему. Это позволяет сохранить предусмотренную проектом конфигурацию и режим работы вентиляционной сети.
Конструкция состоит из закрытой торцевой панели и одной фланцевой рамки. Размеры A×B должны соответствовать присоединительному сечению воздуховода или фасонного изделия. В стандартном селекторе стороны выбираются от 100 до 3000 мм с шагом 50 мм; другие размеры изготавливаются по чертежу или спецификации.
Заглушка производится из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Фланцевая рамка изготавливается из монтажной шины №20 или №30 толщиной 0,7 мм в зависимости от размеров изделия.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже заглушку соединяют с ответной рамкой воздуховода через межфланцевый уплотнитель и равномерно фиксируют по периметру. Требуемая плотность стыка обеспечивается правильной сборкой всего фланцевого соединения.
Основные характеристики:
- тип — торцевая заглушка прямоугольного сечения;
- назначение — перекрытие конечного участка магистрали или отдельной ветви;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры A×B — от 100×100 до 3000×3000 мм;
- шаг изменения A и B — 50 мм;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- количество фланцевых рамок — одна;
- монтажная шина — №20 или №30 толщиной 0,7 мм;
- соединение — фланцевое, с применением уплотнителя;
- нестандартные размеры — по чертежу или спецификации;
- единица продажи — штука.
Переход прямоугольный центральный (тип 1)
Центральный прямоугольный переход предназначен для соединения участков воздуховода с разными размерами сечения в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает плавное сужение или расширение канала без изменения оси вентиляционной трассы.
В исполнении «центральный, тип 1» центры входного и выходного сечений совпадают по ширине и высоте. Смещение отсутствует, поэтому переход сохраняет соосное расположение соединяемых воздуховодов и симметричную геометрию узла.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе каждая сторона выбирается от 100 до 3000 мм с шагом 50 мм. Длина перехода рассчитывается автоматически исходя из соотношения присоединительных размеров и рекомендуемой геометрии сужения или расширения.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцевые рамки из монтажной шины №20 или №30 толщиной 0,7 мм.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже переход соединяют с ответными фланцами воздуховодов через межфланцевый уплотнитель и равномерно фиксируют по периметру.
Основные характеристики:
- тип — центральный прямоугольный переход, тип 1;
- назначение — соединение прямоугольных воздуховодов разного сечения;
- исполнение — соосное, без смещения;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры входного сечения A×B — от 100×100 до 3000×3000 мм;
- размеры выходного сечения A1×B1 — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- длина перехода — автоматический расчет;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое, шина №20 или №30;
- единица продажи — штука.
Прямоугольный угловой правый переход (тип 2)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно изменить размеры канала и сместить вентиляционную трассу.
В исполнении «угловой правый, тип 2» входное и выходное сечения смещены относительно друг друга вправо по верхней стороне. Такая конструкция применяется при обходе строительных конструкций и инженерных коммуникаций, а также в других случаях, когда проектом предусмотрено правое угловое смещение воздуховода.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе каждый размер выбирается от 100 до 3000 мм с шагом 50 мм. Длина перехода подбирается автоматически с учетом выбранных сечений.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямоугольный угловой правый переход;
- исполнение — тип 2;
- направление смещения — вправо по верхней стороне;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры сечений — A×B и A1×B1;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Прямоугольный угловой левый переход (тип 3)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно изменить размеры канала и сместить вентиляционную трассу.
В исполнении «угловой левый, тип 3» входное и выходное сечения смещены относительно друг друга влево по верхней стороне. Такая конструкция применяется при обходе строительных конструкций, колонн, балок и инженерных коммуникаций, а также в других случаях, когда проектом предусмотрено левое угловое смещение воздуховода.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе каждый размер выбирается от 100 до 3000 мм с шагом 50 мм. Длина перехода подбирается автоматически с учетом выбранных сечений.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямоугольный угловой левый переход;
- исполнение — тип 3;
- направление смещения — влево по верхней стороне;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры сечений — A×B и A1×B1;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Переход с прямоугольного сечения на прямоугольное сечение, односторонний левый (тип 4)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет изменить размеры канала с одновременным смещением вентиляционной трассы влево.
В исполнении «односторонний левый, тип 4» одна сторона перехода остается совмещенной по общей плоскости, а противоположная формирует смещение влево. Такая конструкция применяется при привязке воздуховода к стене, перекрытию или другой строительной конструкции.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе размеры A и B выбираются от 100 до 3500 мм, размеры A1 и B1 — от 100 до 3000 мм с шагом 50 мм. Длина перехода подбирается автоматически с учетом выбранных сечений.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — односторонний левый переход;
- исполнение — тип 4;
- направление смещения — влево с сохранением одной общей плоскости;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры входного сечения — от 100×100 до 3500×3500 мм;
- размеры выходного сечения — от 100×100 до 3000×3000 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Переход с прямоугольного сечения на прямоугольное сечение, односторонний (тип 5)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет изменить размеры канала с одновременным смещением вентиляционной трассы.
В исполнении «односторонний, тип 5» одна сторона корпуса остается совмещенной, а изменение размеров происходит со смещением по стороне B. Такая конструкция применяется при необходимости сохранить одну опорную плоскость, например при примыкании воздуховода к строительным конструкциям или инженерным коммуникациям.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе размеры A и B выбираются от 100 до 3500 мм, размеры A1 и B1 — от 100 до 3000 мм с шагом 50 мм. Длина перехода подбирается автоматически с учетом выбранных сечений.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — односторонний прямоугольный переход;
- исполнение — тип 5;
- направление смещения — по стороне B;
- конструкция — с сохранением одной опорной плоскости;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры входного сечения — от 100×100 до 3500×3500 мм;
- размеры выходного сечения — от 100×100 до 3000×3000 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
Переход с прямоугольного сечения на прямоугольное сечение с нестандартным смещением (тип 6)
Переход предназначен для соединения прямоугольных воздуховодов разного сечения в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно изменить размеры канала и выполнить необходимое смещение вентиляционной трассы.
В исполнении «с нестандартным смещением, тип 6» взаимное положение входного и выходного сечений определяется индивидуально заданными значениями E и F. Такая конструкция применяется при сложной трассировке, обходе строительных конструкций и инженерных коммуникаций, а также при необходимости точного совмещения воздуховода с оборудованием.
Размеры входного сечения обозначаются A×B, выходного — A1×B1. В стандартном селекторе размеры A и B выбираются от 100 до 3500 мм, размеры A1 и B1 — от 100 до 3000 мм с шагом 50 мм. Значения смещения E и F указываются в соответствии с проектом или спецификацией. Длина перехода подбирается автоматически.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. На обоих торцах устанавливаются фланцы из монтажной шины №20 или №30 толщиной 0,7 мм.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже между ответными фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямоугольный переход с нестандартным смещением;
- исполнение — тип 6;
- параметры смещения — E и F;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры входного сечения — от 100×100 до 3500×3500 мм;
- размеры выходного сечения — от 100×100 до 3000×3000 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.

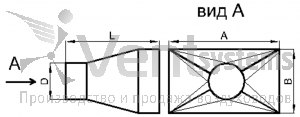

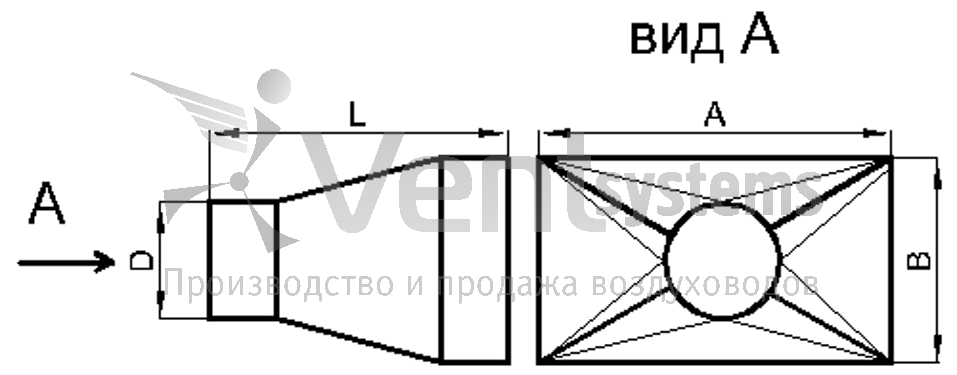

Переход с прямоугольного сечения на круглое сечение, центральный (тип 1)
Переход предназначен для соединения прямоугольного воздуховода с круглым каналом в системах общеобменной вентиляции и кондиционирования. Изделие позволяет изменить форму и размеры проходного сечения без применения дополнительных соединительных элементов.
В исполнении «центральный, тип 1» круглое сечение располагается по оси прямоугольного корпуса. Смещение относительно базовых плоскостей отсутствует, благодаря чему сохраняется соосное расположение соединяемых участков вентиляционной трассы.
Размер прямоугольного сечения обозначается A×B и выбирается от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглого присоединения выбирается от 100 до 1250 мм. Длина перехода подбирается автоматически с учетом выбранных размеров и диаметра.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Со стороны прямоугольного сечения устанавливается фланец из монтажной шины №20 или №30 толщиной 0,7 мм. Круглая часть выполняется под стандартное соединение круглых воздуховодов.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже прямоугольное фланцевое соединение собирают с уплотнителем, а круглую сторону фиксируют и герметизируют в соответствии с проектом.
Основные характеристики:
- тип — центральный переход с прямоугольного сечения на круглое;
- исполнение — тип 1;
- расположение круглого сечения — по оси прямоугольного корпуса;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры прямоугольного сечения — от 100×100 до 3000×3000 мм;
- диаметр круглого сечения — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольное соединение — фланцевое;
- единица продажи — штука.

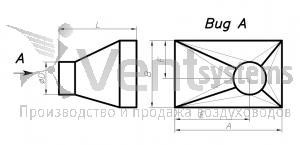

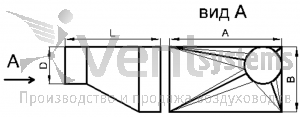

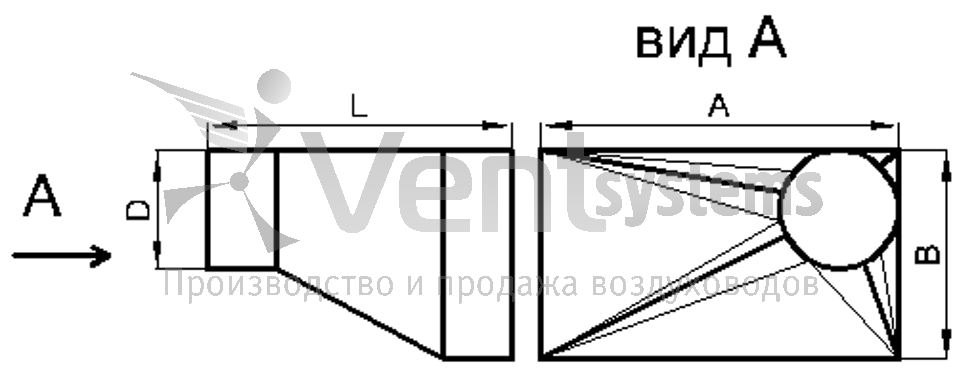

Переход с прямоугольного сечения на круглое сечение, угловой правый (тип 2)
Переход предназначен для соединения прямоугольного воздуховода с круглым каналом в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно изменить форму проходного сечения и сместить вентиляционную трассу.
В исполнении «угловой правый, тип 2» круглый патрубок смещен вправо относительно оси прямоугольного корпуса. Такая конструкция применяется при обходе строительных конструкций и оборудования, а также при привязке воздуховода к заданной монтажной плоскости.
Размер прямоугольного сечения обозначается A×B и выбирается от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглого присоединения выбирается от 100 до 1250 мм. Длина перехода подбирается автоматически с учетом выбранных размеров и диаметра.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Со стороны прямоугольного сечения устанавливается фланец из монтажной шины №20 или №30 толщиной 0,7 мм. Круглая часть выполняется под стандартное соединение круглых воздуховодов.
Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм. При монтаже прямоугольное фланцевое соединение собирают с уплотнителем, а круглую сторону фиксируют и герметизируют в соответствии с проектом.
Основные характеристики:
- тип — угловой правый переход с прямоугольного сечения на круглое;
- исполнение — тип 2;
- направление смещения круглого патрубка — вправо;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры прямоугольного сечения — от 100×100 до 3000×3000 мм;
- диаметр круглого сечения — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольное соединение — фланцевое;
- единица продажи — штука.

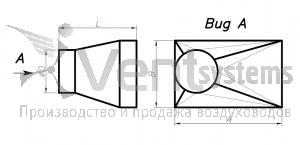

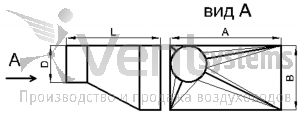

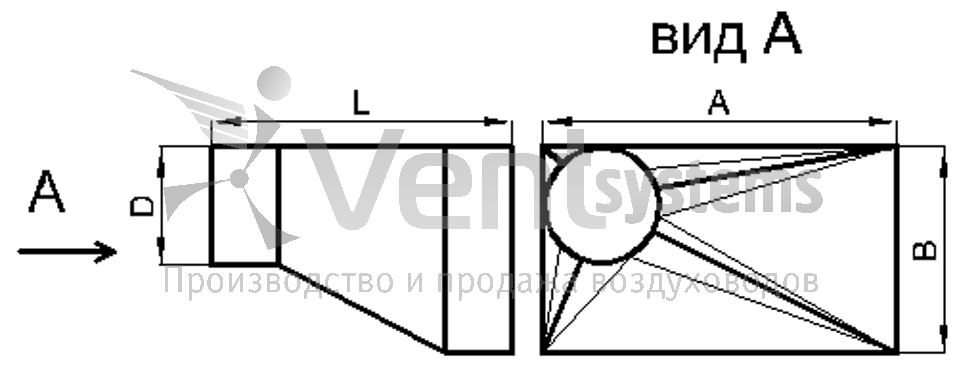

Оцинкованный переход с прямоугольного сечения на круглое сечение, угловой левый, тип 3
Переход предназначен для соединения прямоугольных и круглых участков вентиляционной системы при несовпадении осей воздуховодов.
В исполнении типа 3 круглый патрубок смещен влево относительно оси прямоугольного корпуса. Такая конструкция применяется для привязки воздуховода к строительным конструкциям или вентиляционному оборудованию, а также при ограниченном монтажном пространстве.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры прямоугольного сечения A×B выбираются от 100 до 3000 мм с шагом 50 мм, диаметр круглого патрубка — от 100 до 1250 мм. Длина перехода подбирается автоматически.
Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор. Со стороны прямоугольного сечения устанавливается фланец из шины №20 или №30 толщиной 0,7 мм. Круглый патрубок имеет стандартное присоединение к воздуховоду.
При монтаже прямоугольное фланцевое соединение уплотняют и стягивают, а круглый стык фиксируют и герметизируют в соответствии с проектом. Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм.
Основные характеристики:
- тип — угловой левый переход с прямоугольного сечения на круглое, тип 3;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- смещение круглого патрубка — влево относительно оси прямоугольного корпуса;
- размеры прямоугольного сечения A×B — от 100 до 3000 мм;
- диаметр круглого патрубка — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5; 0,7; 0,8; 0,9; 1,0 мм или автоматический подбор;
- прямоугольный фланец — шина №20 или №30 толщиной 0,7 мм;
- единица продажи — штука.
Оцинкованный переход с прямоугольного сечения на круглое сечение, односторонний левый, тип 4
Переход предназначен для соединения прямоугольных и круглых участков вентиляционной системы с односторонним смещением круглого патрубка.
В исполнении типа 4 круглый патрубок смещен влево при сохранении одной базовой плоскости прямоугольного корпуса. Такая конструкция применяется при изменении формы канала с привязкой к стене, перекрытию или другому элементу конструкции.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры прямоугольного сечения A×B выбираются от 100 до 3000 мм с шагом 50 мм, диаметр круглого патрубка — от 100 до 1250 мм. Длина перехода подбирается автоматически.
Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор. Со стороны прямоугольного сечения устанавливается фланец из шины №20 или №30 толщиной 0,7 мм. Круглая сторона выполнена для стандартного соединения с круглым воздуховодом.
При монтаже прямоугольное фланцевое соединение уплотняют и стягивают, а круглый стык фиксируют и герметизируют в соответствии с проектом. Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм.
Основные характеристики:
- тип — односторонний левый переход с прямоугольного сечения на круглое, тип 4;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- смещение круглого патрубка — влево с сохранением одной базовой плоскости корпуса;
- размеры прямоугольного сечения A×B — от 100 до 3000 мм;
- диаметр круглого патрубка — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5; 0,7; 0,8; 0,9; 1,0 мм или автоматический подбор;
- прямоугольный фланец — шина №20 или №30 толщиной 0,7 мм;
- единица продажи — штука.

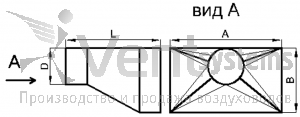

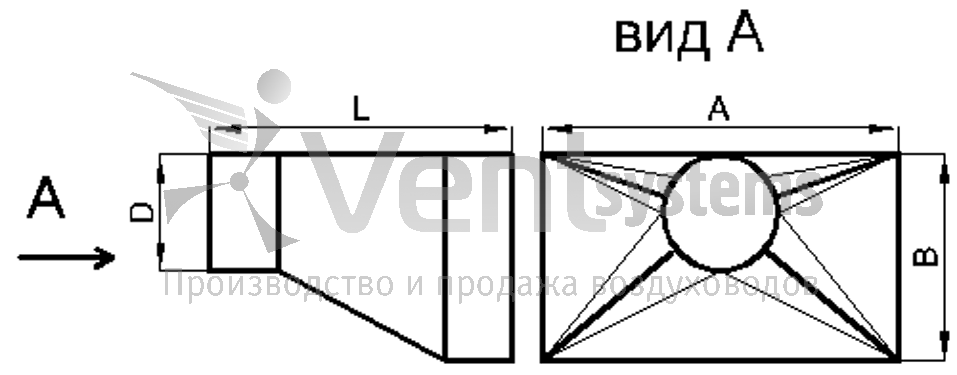

Оцинкованный переход с прямоугольного сечения на круглое сечение, односторонний, тип 5
Переход предназначен для соединения прямоугольного и круглого участков вентиляционной системы с односторонним смещением круглого патрубка.
В исполнении типа 5 круглый патрубок смещен относительно прямоугольного корпуса с сохранением одной базовой стороны. Смещение выполняется по стороне B, что позволяет привязать трассу к строительным конструкциям или существующим инженерным коммуникациям.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры прямоугольного сечения A×B выбираются от 100 до 3000 мм с шагом 50 мм, диаметр круглого патрубка — от 100 до 1250 мм. Длина перехода подбирается автоматически.
Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор. Со стороны прямоугольного сечения устанавливается фланец из шины №20 или №30 толщиной 0,7 мм. Круглая сторона выполнена для стандартного соединения с круглым воздуховодом.
При монтаже прямоугольный фланцевый стык уплотняют и стягивают, а круглый — фиксируют и герметизируют по проекту. Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм.
Основные характеристики:
- тип — односторонний переход с прямоугольного сечения на круглое, тип 5;
- смещение — по стороне B с сохранением одной базовой стороны;
- прямоугольное сечение A×B — от 100 до 3000 мм;
- диаметр круглого патрубка — от 100 до 1250 мм;
- длина — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- единица продажи — штука.

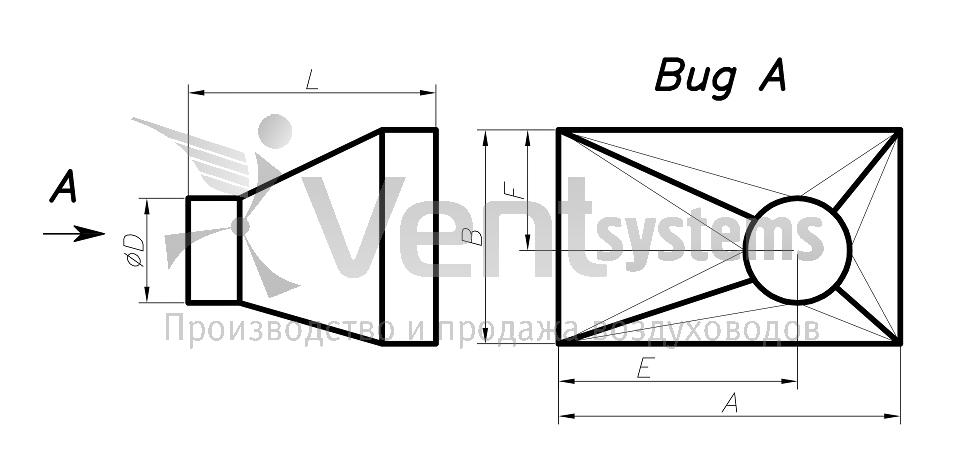

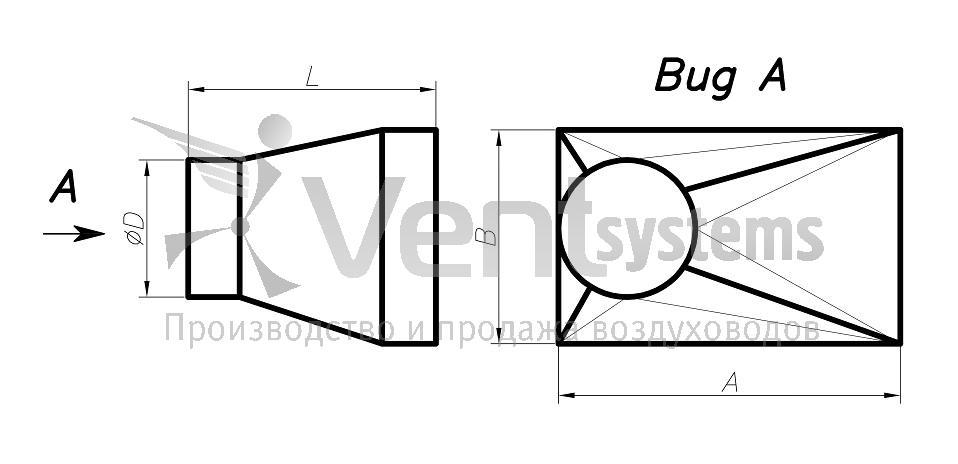

Оцинкованный переход с прямоугольного сечения на круглое сечение с нестандартным смещением, тип 6
Переход предназначен для соединения прямоугольного и круглого участков вентиляционной системы при нестандартном взаимном положении присоединений.
В исполнении типа 6 круглый патрубок смещается относительно прямоугольного корпуса по индивидуально заданным параметрам. Требуемое взаимное смещение присоединительных сечений задается значениями E и F по проекту или спецификации. Такая конструкция применяется при сложной трассировке, привязке к оборудованию и обходе строительных конструкций.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры прямоугольного сечения A×B выбираются от 100 до 3000 мм с шагом 50 мм, диаметр круглого патрубка — от 100 до 1250 мм. Значения E и F выбираются от 100 до 1000 мм с шагом 50 мм; длина перехода подбирается автоматически.
Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор. Со стороны прямоугольного сечения устанавливается фланец из шины №20 или №30 толщиной 0,7 мм. Круглая сторона выполнена для стандартного соединения с круглым воздуховодом.
При монтаже прямоугольный фланцевый стык уплотняют и стягивают, а круглый — фиксируют и герметизируют по проекту. Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм.
Основные характеристики:
- тип — переход с нестандартным смещением, тип 6;
- параметры смещения — E и F по проекту или спецификации;
- прямоугольное сечение — от 100 до 3000 мм;
- диаметр круглого патрубка — от 100 до 1250 мм;
- длина — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- единица продажи — штука.
Прямоугольная оцинкованная врезка в плоскость без фланца с отбортовкой
Врезка предназначена для подключения дополнительного прямоугольного воздуховода к магистральному каналу. Монтаж выполняется в плоскость стенки основного воздуховода по предварительно подготовленному технологическому отверстию.
Врезка выполнена без фланца. В месте крепления к основному воздуховоду предусмотрена отбортовка по периметру, обеспечивающая жесткость изделия и удобство монтажа.
Отбортовку закрепляют на стенке воздуховода саморезами, заклепками или другим предусмотренным проектом крепежом. После установки соединение герметизируют по всему периметру.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры врезки A×B выбираются от 50 до 3000 мм с шагом 50 мм, высота — от 50 до 500 мм. Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор.
Врезка применяется при создании новых ответвлений и модернизации существующих вентиляционных сетей. Герметичность соединения зависит от правильного крепления и уплотнения при монтаже. Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм.
Основные характеристики:
- тип — прямоугольная врезка в плоскость без фланца;
- конструкция — с отбортовкой по периметру;
- размеры врезки — от 50 до 3000 мм;
- высота — от 50 до 500 мм;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- монтаж — на плоскую стенку воздуховода;
- единица продажи — штука.
Прямоугольная оцинкованная врезка в плоскость с фланцем и отбортовкой
Врезка предназначена для подключения дополнительного прямоугольного воздуховода или вентиляционного оборудования к магистральному каналу с последующим фланцевым соединением. Монтаж выполняется в плоскость стенки основного воздуховода.
В месте крепления к магистральному каналу предусмотрена отбортовка по периметру, обеспечивающая жесткость изделия и удобство монтажа. Со стороны подключения установлен фланец для соединения с ответным элементом.
В стенке основного воздуховода подготавливают технологическое отверстие по размерам врезки. Изделие закрепляют и герметизируют по периметру, после чего к фланцу присоединяют воздуховод, фасонное изделие или оборудование.
Врезка изготавливается из оцинкованной стали по ГОСТ 14918-2020. Размеры A×B выбираются от 50 до 3000 мм с шагом 50 мм, высота — от 50 до 500 мм. Доступная толщина металла — 0,5; 0,7; 0,8; 0,9 и 1,0 мм; также предусмотрен автоматический подбор.
Фланец изготавливается из монтажной шины №20 или №30 толщиной 0,7 мм в зависимости от периметра сечения. Герметичность узла зависит от правильного крепления и уплотнения при монтаже. Толщина металла — номинальная: лист 0,5 мм не заменяем на 0,45 мм.
Основные характеристики:
- тип — прямоугольная врезка в плоскость с фланцем;
- конструкция — с отбортовкой и установленным фланцем;
- размеры врезки — от 50 до 3000 мм;
- высота — от 50 до 500 мм;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- фланец — шина №20 или №30 толщиной 0,7 мм;
- единица продажи — штука.
Популярные товары
Прямоугольные фасонные изделия
Прямоугольные фасонные изделия являются неотъемлемой частью систем общеобменной вентиляции и кондиционирования. Именно они обеспечивают формирование разветвленной сети воздуховодов, изменение направления потока, подключение ответвлений, стыковку участков различного сечения и интеграцию оборудования в общую магистраль.
В состав категории входят отводы, тройники, крестовины, переходы, заглушки и врезки прямоугольного сечения. Конструктив изделий определяется проектной конфигурацией системы и может предусматривать центральное, угловое или одностороннее смещение, изменение размеров канала, соединение прямоугольных и круглых участков.
Производство фасонных деталей на заводе «ВентСистемс» выполняется из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от габаритов изделия и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм. Автоматизированный раскрой и сборка дают точные диагонали и стабильные соединения.
Фланцевые узлы изготавливаются с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод использует усиленную шину толщиной 0,7 мм, что повышает жесткость рамки и исключает деформацию при транспортировке и монтаже.
В каталоге представлены стандартные позиции, а также доступно изготовление фасонных изделий по индивидуальным чертежам и проектной документации. Это позволяет адаптировать вентиляционную сеть к сложной архитектуре здания и обеспечить соответствие требованиям СП 60.13330 по герметичности и аэродинамике.
Прямоугольные фасонные изделия «ВентСистемс» поставляются на объект в состоянии, полностью готовом к монтажу.
